Medición de caudal · Área variable
RotámetrosMedidores de flujo

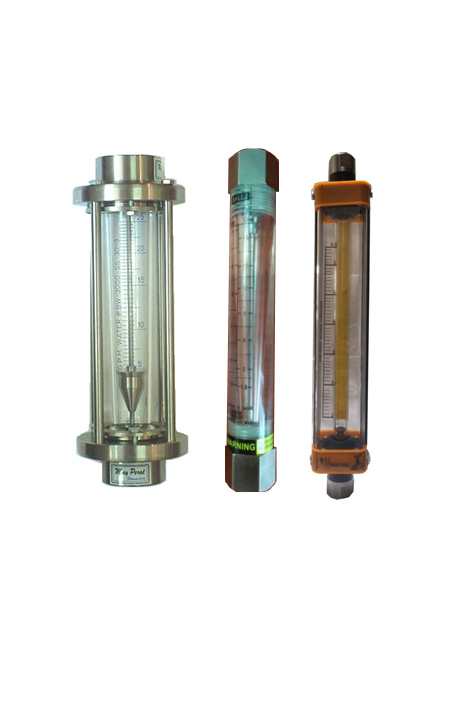

Instrumento para medir el caudal de líquidos y gases en línea. Un flotador se desplaza dentro de un tubo cónico y su posición indica el flujo directamente sobre la escala, sin electrónica ni alimentación eléctrica. Fabricación propia, escala calibrada para su fluido.
- Principio
- Área variableTubo cónico + flotador, lectura directa
- Fluidos
- Líquidos y gasesEscala calibrada por fluido y densidad
- Presión máx.
- 250 PSISerie H-15000-RC. No aplica el rango de 10.000 PSI de la línea de conexiones.
- Conexiones
- HNPT · BridadasCuerpo y partes internas en acero inoxidable
Principio de funcionamiento
¿Qué es un rotámetro?
Un rotámetro es un medidor de caudal de área variable. El fluido entra por la parte inferior de un tubo cónico y empuja hacia arriba un flotador; el flotador sube hasta que el empuje del fluido equilibra su peso. Cuanto mayor el caudal, más arriba se detiene y mayor es el área anular que deja libre. La escala grabada sobre el tubo se lee directamente en L/h, GPM, m³/h o pie³/min.
- 1El fluido siempre entra por abajo: el rotámetro se instala en tramo vertical y con flujo ascendente.
- 2El flotador se estabiliza donde se igualan peso, empuje y arrastre del fluido.
- 3La lectura se toma en el borde superior del flotador, sobre la escala del tubo.
- 4La escala vale para un fluido y una densidad: cambiar de fluido cambia la lectura.
Catálogo
Modelos de rotámetro que fabricamos
El modelo se elige por el fluido, el rango de caudal y la presión de la línea, no por el diámetro de la tubería. Indíquenos el servicio y le proponemos la configuración.
En línea
Roscado de tubo de vidrio
El más común para líneas pequeñas. Lectura directa sobre el tubo, conexiones HNPT y cuerpo en inoxidable.
Con regulación
Roscado con válvula reguladora
Integra una válvula de aguja para ajustar el caudal en el mismo punto donde se mide. Para dosificación y purgas.
Bridado
Bridado de tubo de vidrio
Para líneas de mayor diámetro. Extremos bridados en inoxidable y escala grabada para el fluido del proceso.
Protegido
Blindado con carcasa
Tubo protegido por carcasa metálica con ventana de lectura. Recomendado donde hay riesgo de golpe o rotura del tubo.
Tipo bloque
De bloque / panel
Cuerpo mecanizado con ventana frontal y doble escala. Para tableros y bancos de prueba.
Tubo metálico
Con indicador de aguja
Sin tubo de vidrio: la posición del flotador se transmite magnéticamente a un dial. Para vapor, alta temperatura, fluido opaco o donde el vidrio no es aceptable.
Anticorrosivo
Cuerpo plástico / revestido
Extremos y cuerpo en plástico para fluidos que atacan el acero o el vidrio. Es la opción a evaluar en soda cáustica y ácidos fuertes.
Ejemplo de configuración
Serie H-15000-RC · tipo roscado
Configuración de referencia. Los materiales y el rango se ajustan al servicio: no todos los fluidos admiten tubo de vidrio ni sello de Buna-N.
| Componente | Estándar | Nota de selección |
|---|---|---|
| Tubo de medición | Vidrio borosilicato (Pyrex) | No apto para soda cáustica caliente ni ácido fluorhídrico: atacan el vidrio. |
| Carcasa del tubo | SS-304 ⚠ verificar | La ficha indica 304 y el texto 316. Debe unificarse antes de cotizar. |
| Extremos | SS-304 ⚠ verificar | Igual observación. |
| O-ring | Buna-N (NBR) | Limita temperatura y compatibilidad química. Viton o PTFE para servicio agresivo o caliente. |
| Flotador | SS-316 o PTFE | Se elige según densidad del fluido y del rango. |
| Guía | SS-316 | — |
| Conexiones | Roscadas HNPT SS-316 | Bridadas disponibles bajo pedido. |
| Presión máxima | 250 PSI | Techo del tubo de vidrio. Por encima, use tubo metálico con indicador. |
| Temperatura máxima | ⚠ por confirmar | Un sello de Buna-N no sostiene los 190 °C indicados en la hoja original. |
| Rango de caudal | ⚠ por confirmar | La hoja original arrastra tres cifras distintas para el mismo modelo. |
| Longitud | 343 mm aprox. | Verificar espacio vertical disponible en el montaje. |
Dónde se usan
Usos y aplicaciones
Por industria
- Química: control de proceso y medición de reactivos.
- Tratamiento de agua: flujo de agua y dosificación de químicos.
- Alimentaria: dosificación de ingredientes líquidos.
- Medicina: flujo de gases médicos en equipos de anestesia.
- Refrigeración: control de flujo de refrigerantes.
Por aplicación
- Control de procesos: ajustar y verificar el flujo en sistemas automatizados.
- Monitoreo de consumo: medir consumo de gases y líquidos en planta.
- Investigación y desarrollo: ensayos de laboratorio con control fino de caudal.
- Ventilación: medición de flujo de aire en sistemas HVAC.
Ventajas
- Simplicidad: sin electrónica ni alimentación eléctrica; lectura directa en sitio.
- Costo: más económico que un electromagnético o un másico para la misma línea.
- Versatilidad: sirve para líquidos y gases en un rango amplio de caudales.
- Mantenimiento: una sola pieza móvil, el flotador.
Cuándo no es el instrumento
- Montaje horizontal o descendente: el rotámetro solo funciona vertical con flujo ascendente.
- Fluidos sucios o con sólidos: ensucian el tubo y trancan el flotador.
- Necesita señal remota o totalizador: requiere versión con transmisor o cambiar de tecnología.
- Exactitud alta o transferencia de custodia: el área variable es indicativo, no fiscal.
Antes de cotizar
Datos que necesitamos de su proceso
Un rotámetro no se pide por diámetro de tubería. Con estos seis datos le proponemos el modelo, el material y la escala correcta a la primera.
- Fluido
- Nombre y concentración. Ej.: soda cáustica al 30 %, aire, agua tratada.
- Caudal
- Mínimo y máximo de trabajo, con la unidad que use en planta.
- Densidad y viscosidad
- A temperatura de operación; determinan la escala y el flotador.
- Presión y temperatura
- De operación y de diseño. En gases, la presión cambia la lectura.
- Conexión
- Roscada o bridada, diámetro y norma.
- Montaje
- Espacio vertical disponible y si requiere válvula reguladora integrada.
Fabricación y reescalado
Cotice su rotámetro con los datos del fluido
Fabricamos, reescalamos y reparamos rotámetros. Si ya tiene un equipo instalado y cambió el fluido o el rango, podemos recalcular la escala en lugar de reemplazar el instrumento.
